Agitateurs submersibles à
faible consommation d’énergie TSR
- Technologie
- Applications
- Spécificité
- Téléchargements
CARACTÉRISTIQUES TECHNIQUES
| Plage de puissance | 1,5 – 18,5 kW |
| Fréquence secteur | 50 ou 60 Hz |
| Poussée axiale | jusqu’à 4920 N |
| Capacité de brassage | jusqu’à 5079 m3/h |
| Diamètre de l’hélice | jusqu’à 1015 mm |
| Température du liquide de refroidissement/fluide | 60 °C max. |
| Garniture mécanique | Appariement SiC/SiC |
| Profondeur d’immersion | 20 m max. |
DONNÉES TECHNIQUES
TSR Dimension 132
| Type | Puissance nominale | Courant nominal | Vitesse de rotation de l’hélice | Poussée axiale | Capacité de brassage * |
|---|---|---|---|---|---|
| kW (P2) | A | tr/min | N | m³/h | |
| TSR 16-132 | 1,5 | 3,55 | 227 | 660 | 1026 |
| TSR 26-132 | 2,2 | 5,1 | 227 | 1030 | 1374 |
| TSR 34-132 | 3 | 5,9 | 340 | 940 | 1094 |
| TSR 44-132 | 4 | 7,8 | 340 | 1180 | 1299 |
| TSR 54-132 | 5,5 | 11,1 | 340 | 1250 | 1412 |
| TSR 74-132 | 7,5 | 14,6 | 340 | 1900 | 1866 |
| TSR 114-132 ** | 11 | 21 | 340 | 2670 | 2322 |
| Moteur 400 V, IE2 (IE3 au choix), fréquence nominale 50 Hz, indice de protection IP 68 Les moteurs à économie d’énergie ont des courants de démarrage plus élevés en raison de leur conception ! |
* Capacité de brassage selon ISO 21630:2007 ** Classe d’efficacité énergétique IE1 |
TSR Dimension 160
| Type | Puissance nominale | Courant nominal | Vitesse de rotation de l’hélice | Poussée axiale | Capacité de brassage * |
|---|---|---|---|---|---|
| kW (P2) | A | tr/min | N | m³/h | |
| TSR 74-160 | 7,5 | 13,8 | 193 | 2400 | 2936 |
| TSR 114-160 | 11 | 21 | 193 | 3400 | 3785 |
| TSR 154-160 | 15 | 28 | 193 | 4300 | 4491 |
| TSR 184-160 | 18,5 | 34,7 | 193 | 4920 | 5079 |
| Moteur 400 V, IE2 (IE3 au choix), fréquence nominale 50 Hz, indice de protection IP 68 Les moteurs à économie d’énergie ont des courants de démarrage plus élevés en raison de leur conception ! |
* Capacité de brassage selon ISO 21630:2007 |
DIMENSIONS ET POIDS
| Type | D | L | L 1 | H | H 1 | Poids |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | kg * | |
| TSR 16-132 | 560 | 1080 | 381 | 510 | 206 | 131 |
| TSR 26-132 | 600 | 1080 | 381 | 510 | 206 | 133 |
| TSR 34-132 | 500 | 1080 | 381 | 510 | 206 | 137 |
| TSR 44-132 | 530 | 1080 | 381 | 510 | 206 | 137 |
| TSR 54-132 | 560 | 1080 | 381 | 510 | 206 | 144 |
| TSR 74-132 | 600 | 1080 | 381 | 510 | 206 | 147 |
| TSR 114-132 | 630 | 1080 | 381 | 510 | 206 | 166 |
| TSR 74-160 | 840 | 1350 | 484 | 510 | 235 | 203 |
| TSR 114-160 | 910 | 1350 | 484 | 510 | 235 | 222 |
| TSR 154-160 | 960 | 1350 | 484 | 510 | 235 | 242 |
| TSR 184-160 | 1015 | 1350 | 484 | 510 | 235 | 255 |
* Agitateur sans chariot
MATÉRIAUX
| Boîtier | GG25 |
| Support du joint d’étanchéité | Acier inoxydable 1.4301 (V2A) |
| Éléments de liaison | Acier inoxydable 1.4301 (V2A) |
| Arbre moteur | 1.7225 |
| Hélice | Acier inoxydable 1.4301 (V2A) |
| Garniture mécanique | Carbure de silicium |
| Chariot | Acier inoxydable 1.4301 (V2A) |
| Protection anticorrosion | lnertol Poxitar pour les applications standard Revêtement céramique ou similaire pour les fluides agressifs, ou selon les souhaits du client |
SÉCURITÉ
- Pour une utilisation dans des zones explosives, les agitateurs submersibles TSR sont disponibles avec le mode de protection « enveloppe antidéflagrante » (Ex db) selon ATEX et IECEx (zones 1 et 2).
- Surveillance de la température dans l’enroulement du moteur.

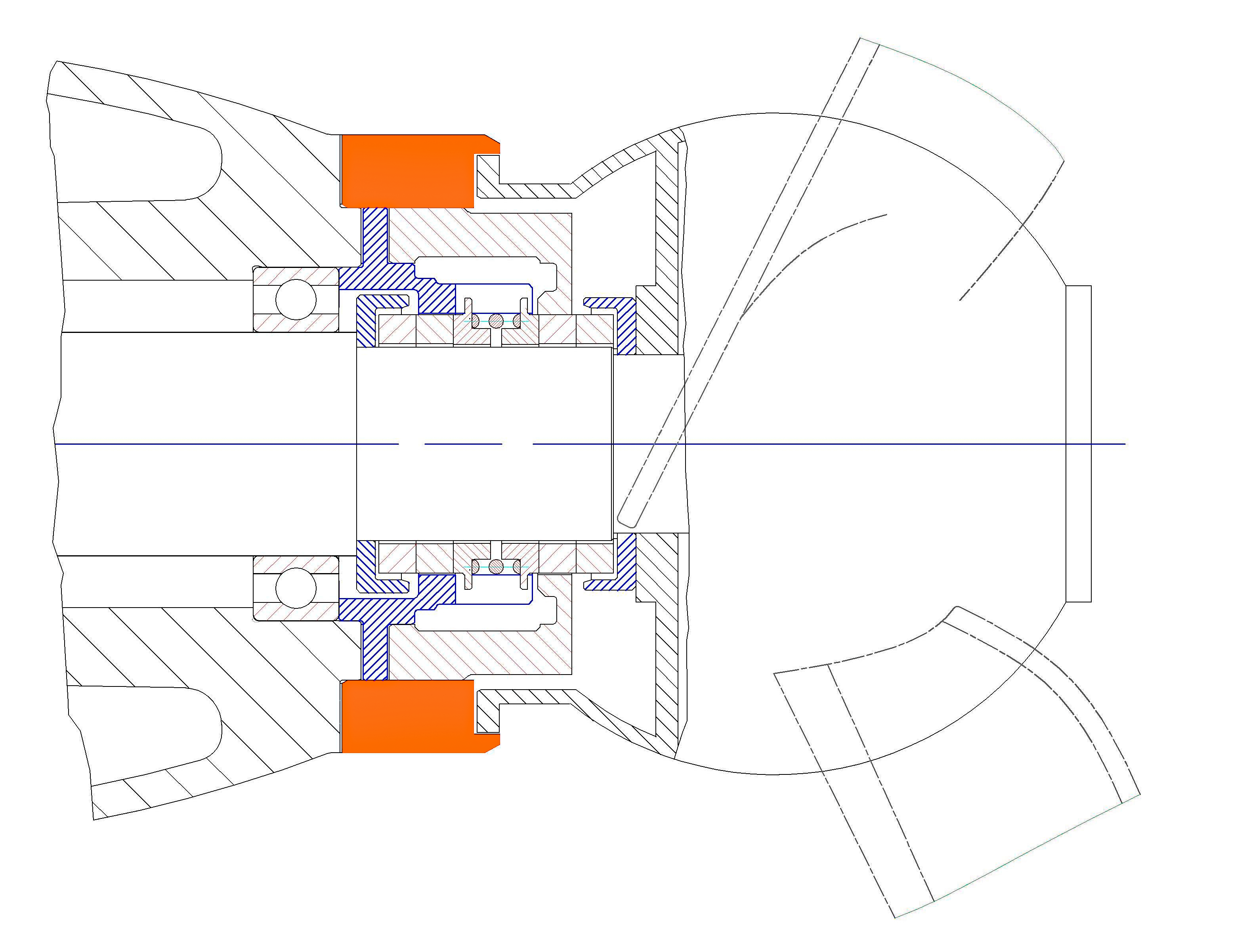

- Surveillance du système d’étanchéité par la sonde de fuite « streisal Toplimiter » – en option également en version tandem, c’est-à-dire avec deux garnitures mécaniques et une chambre à huile en amont.
APPLICATIONS POLYVALENTES
Les principales applications sont le traitement des eaux usées municipales et industrielles, la production de biogaz, le génie des procédés industriels et l’agriculture. Outre la prévention des dépôts et des couches flottantes, ces appareils peuvent également être utilisés pour une variété de tâches d’agitation et de mélange.
CONDITIONS ENVIRONNEMENTALES LES PLUS DIFFICILES
Pour une utilisation en atmosphères explosibles, les agitateurs à moteur submersible de la série TSR sont disponibles avec le mode de protection « enveloppe antidéflagrante » II 2G Ex db ib h IIA T3 Gb selon ATEX et IECEx. La température maximale du fluide est de 60 °C.
EXEMPLES D’APPLICATION
-
Agitateur submersible type TSR dans une fosse de stockage couverte -
Agitateur submersible traversée de plafond étanche aux gaz -

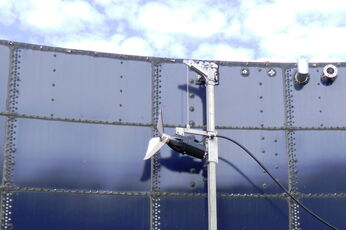

Agitateur submersible dans un réservoir de stockage ouvert -
Agitateur submersible avec garniture d’encastrement -
Agitateur submersible avec traversée de paroi étanche aux gaz -
Agitateur submersible avec chariot réglable
GÉOMÉTRIE D’HÉLICE INNOVANTE
L’élément décisif pour comparer l’efficacité des agitateurs est ce que l’on appelle le coefficient de poussée, qui est le quotient de la force de poussée générée par l’énergie absorbée au point de fonctionnement. Grâce à la géométrie de l’hélice développée dans le laboratoire de mécanique des fluides de streisal à l’aide des techniques de mesure les plus modernes et optimisée dans le bassin d’essai (grande échelle), il est possible d’obtenir des valeurs de poussée extrêmement élevées pour une faible puissance absorbée. Cela signifie des coûts d’énergie et d’exploitation nettement inférieurs !
Centre technique d’agitation

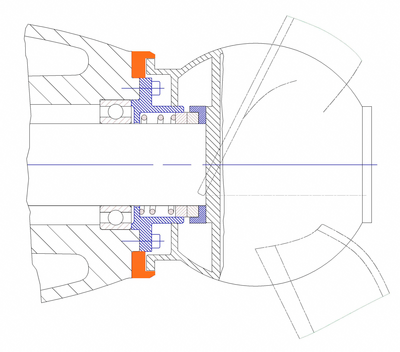

SYSTÈME DE GARNITURE MÉCANIQUE
Comme cela a été démontré dans la pratique, la fiabilité et la longévité des joints d’arbre sont des critères cruciaux pour un fonctionnement sans problème. Notamment dans les fluides avec des solides plus grossiers ou abrasifs, des composants à fibres longues et des impuretés (par exemple cordons en plastique, films, etc.), le système d’étanchéité unique et protégé par un brevet de streisal offre toute une série d’avantages :
- garniture mécanique en carbure de silicium hautement résistante à l’usure streisal Seal Guard
- labyrinthe d’étanchéité placé en amont pour empêcher la pénétration d’impuretés
- carter d´agitateur submersible avec bague d’usure facilement remplaçable
- bagues de glissement protégées par un support en acier inoxydable
- éléments à ressort à l’intérieur, sans contact avec le fluide
